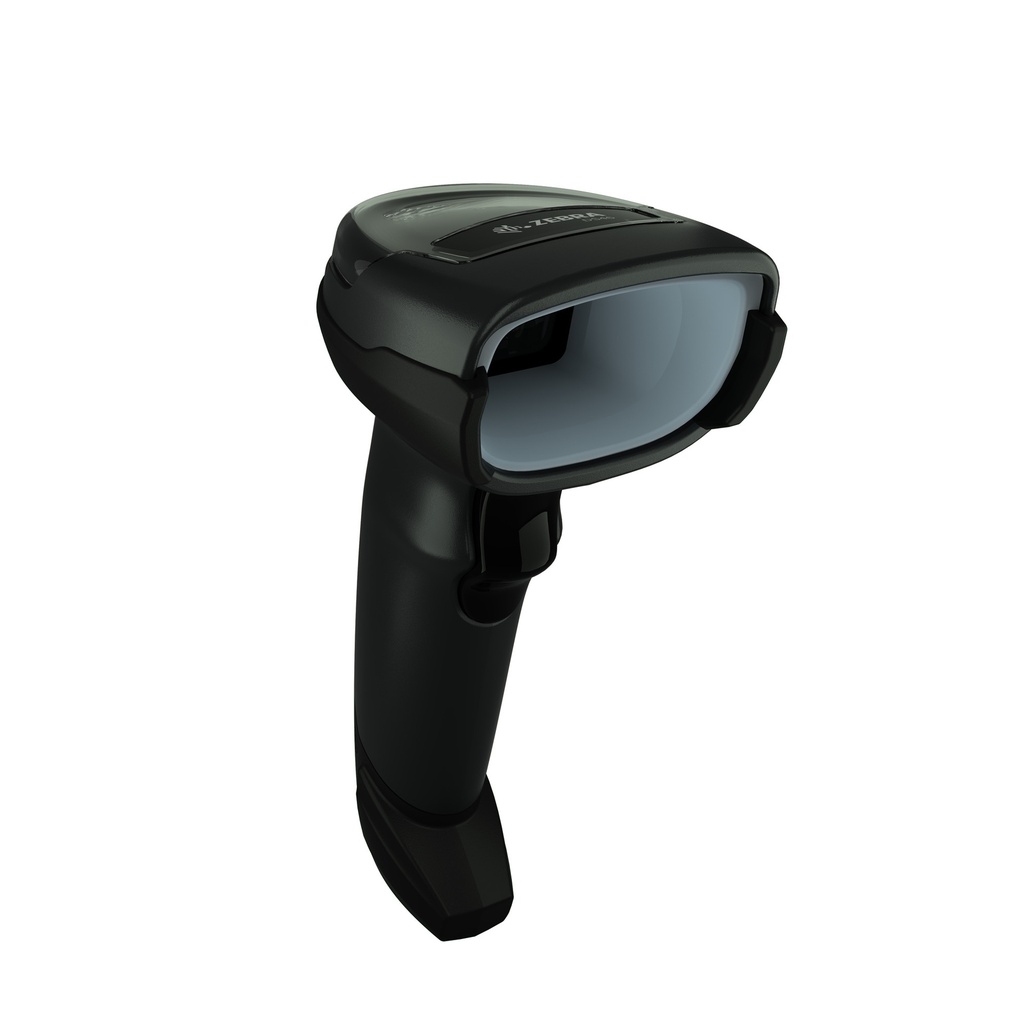

Zebra DS4608-DPE | Scanner 1D/2D Manufactura

Serie DS4600 para Manufactura de Electrónicos

Mejorá la productividad y el control de calidad en electrónica y manufactura liviana

Dependés de los códigos de barras para rastrear componentes y asegurar la calidad al fabricar celulares, computadoras, televisores, servidores y otros productos. Tu personal necesita capturar códigos de todos los tamaños y superficies, al instante y sin fallas. Con la Serie DS4600 para Manufactura de Electrónicos, puede hacerlo. Estos versátiles escáneres con cable e inalámbricos capturan marcados directos en pieza (DPM) grabados con láser, códigos de alta densidad y bajo contraste, además de códigos de 4 pulgadas de ancho. Diseñada específicamente para operaciones de electrónica y manufactura ligera, la DS4600-DPE es ideal para salas limpias y otros entornos sin polvo ni agua. Un amplio rango de decodificación permite capturar DPM y códigos de alta densidad a distancias más cercanas y lejanas que un escáner de propósito general, brindando verdadera simplicidad de apuntar y disparar. Y Zebra DNA potencia cada etapa del recorrido de escaneo: configuración, seguridad, gestión y optimización.

Sube el listón en versatilidad y rendimiento

Capturá todo: desde DPM hasta códigos extraanchos

Sin importar el tipo de marcado o código en tu operación, la DS4600-DPE puede capturarlo. Lee con facilidad DPM diminutos y densos grabados con láser en subcomponentes plásticos y metálicos, así como tintas marcadas, grabado químico, inyección de tinta en molde y proyección térmica. Y el mismo imager puede leer códigos de 4" de ancho en listas de picking, etiquetas de cajas y paquetes, ofreciendo gran valor: un solo dispositivo para múltiples aplicaciones en toda la planta.

Rendimiento confiable para mantener la línea en movimiento

¿Qué hace única a la DS4608-DPE? Su diseño con motor trasero exclusivo crea espacio para un difusor integrado, que brinda iluminación óptima en superficies variadas. La luz indirecta permite capturar marcas en superficies brillantes/reflejantes, mientras que la luz directa aporta el brillo necesario para leer códigos de bajo contraste y marcas grabadas con láser. Junto con el microprocesador de 800 MHz, el sensor megapíxel y PRZM Intelligent Imaging, mejora el desempeño en códigos desafiantes. ¿Resultado? Lecturas seguras con menos excepciones e interrupciones.

Escanear códigos de alta densidad nunca fue tan fácil

Los DPM y códigos de alta densidad son difíciles para muchos escáneres, no para la DS4600-DPE. Su rango de decodificación es el más amplio de su clase, permitiendo posicionar el imager a una distancia más natural para ver el código a escanear. El resultado es apuntar y disparar incluso con códigos complejos.

Feedback háptico y visual — ideal para líneas ruidosas

En producción, el beep puede pasar desapercibido. Por eso la DS4600-DPE ofrece múltiples modos: vibración/háptico, LED de buena lectura visible desde cualquier ángulo, beep tradicional y Direct Decode Indicator que proyecta la iluminación en el código. No importa el ruido, el operario sabe al instante que capturó el componente correcto.

Aumentá la capacidad y a prueba de errores tu línea con la DS4600-DPE: el imager de alto rendimiento creado para electrónica y manufactura liviana.

Más información: www.zebra.com/ds4600dpe

Durabilidad constante en la línea de producción

Tu línea no se detiene y la DS4600-DPE tampoco. Está diseñada para la resistencia, por dentro y por fuera. El IP52 la protege contra derrames y el sistema óptico de doble sellado resguarda los componentes críticos de polvo y líquidos, asegurando que el “ojo” del escáner capte la imagen más nítida para una decodificación rápida y confiable. La ventana empotrada resiste manchas, suciedad y rayones. Además, soporta múltiples caídas de 1,8 m al concreto y 2.000 tumbles en pruebas de tambor.

Cambio instantáneo entre manual y manos libres

Colocá el escáner en el soporte o base de presentación opcional para pasar automáticamente a manos libres; levantalo para volver a manual, sin cambiar ajustes.

Hacé más con innovaciones que impulsan la productividad

Agilizá flujos con parseo de etiquetas GS1

Con Label Parse+, la DS4600-DPE captura y parsea al instante datos GS1 (vencimiento, lote, lugar de fabricación y más).

Capturá múltiples códigos con un solo disparo

Con Multi-Code Data Formatting (MDF), podés leer varios códigos con una sola pulsación y transmitir solo los necesarios, en el orden que espera tu aplicación. El mismo imager que lee códigos pequeños y densos en producción también lee múltiples códigos en papel en recepción.

Elegí un código entre muchos

Con Preferred Symbol, la DS4600-DPE captura y envía solo el código preferido, evitando cubrir físicamente códigos cercanos.

Una experiencia inalámbrica superior con Zebra

Energía para todo el turno

La DS4678-DPE supera 50.000 escaneos por carga (más de 13 horas de escaneo continuo).

Opciones de bases

La base de presentación habilita manos libres y carga durante el uso. La base estándar puede ubicarse en escritorio o pared. La tecnología Connect+ Contact garantiza una carga confiable y sin corrosión durante toda la vida útil.

No pierdas de vista tus imagers inalámbricos

Con Virtual Tether, el imager y la base alertan si el equipo sale del rango o queda fuera de la base más tiempo del permitido. Así, los dispositivos están donde deben estar, cargados y listos.

Eliminá interferencias en tu red inalámbrica

El modo Wi-Fi Friendly exclusivo de Zebra evita que los imagers inalámbricos interfieran con tu Wi-Fi.

Herramientas de gestión preferidas por la industria

Despliegue sin esfuerzo

Listo para usar desde la caja: preconfigurado para tus aplicaciones diarias y con cables auto-host detect que eligen la interfaz correcta.

Visibilidad al minuto de toda tu flota

Remote Diagnostics registra automáticamente inventario, salud, parámetros y datos de códigos para troubleshooting, trazabilidad y análisis predictivo de tendencias.

Decisiones en tiempo real con tus datos

IoT Connector enruta en tiempo real los datos de tus escáneres a tu endpoint IoT preferido para insights accionables.

Zebra DNA — Configurar. Proteger. Gestionar. Optimizar.

Con más de 50 años de innovación, Zebra DNA aporta visibilidad constante, mayor uptime y flexibilidad para responder a cambios. 123Scan simplifica el despliegue; Advanced Data Formatting crea reglas de formateo; y el software de gestión gratuito facilita la administración remota.

Especificaciones

Características físicas

• Dimensiones
  • DS4608-DPE (con cable): 6,5" × 2,6" × 3,9" / 16,5 × 6,7 × 9,8 cm
  • DS4678-DPE (inalámbrico): 6,6" × 2,6" × 4,2" / 16,8 × 6,6 × 10,7 cm
  • Base estándar: 2,8" × 3,3" × 8,3" / 7,1 × 8,4 × 21,1 cm
  • Base de presentación: 2,8" × 3,3" × 8,3" / 7,1 × 8,4 × 21,1 cm
• Peso
  • Con cable: 161,9 g
  • Inalámbrico: 225 g
  • Base estándar: 201,3 g
  • Base de presentación: 184,3 g
• Rango de voltaje de entrada
  • Con cable: 4,5 a 5,5 VCC (host o fuente externa)
  • Bases estándar/presentación: 4,7 a 5,5 VCC (host) / 10,8 a 13,2 VCC (fuente externa)
• Corriente a 5 V (típica)
  • Escáner con cable: 340 mA
  • Base estándar/presentación: 470 mA (USB estándar) / 743 mA (12 V)
• Corriente en espera (5 V): 150 mA (con cable)
• Color: Negro Crepúsculo (Twilight Black)
• Interfaces host compatibles: USB, RS232, TGCS (IBM) 46XX sobre RS485
• Compatibilidad de teclados: más de 90 teclados internacionales
• Indicadores de usuario: Direct Decode Indicator, LEDs de buena lectura (frontal/posterior), beeper (tono/volumen ajustables), vibración/háptico

Rendimiento / Imagen

• Fuente de luz (apuntado): LED verde verdadero 528 nm (patrón circular)
• Iluminación: 2 LEDs blanco cálido
• Campo de visión: 34° H × 21,6° V (nominal)
• Sensor de imagen: 1280 × 800 px
• Contraste mínimo: 15 % de diferencia reflectiva
• Tolerancias: Skew ±60°, Pitch ±60°, Roll 0°–360°
• Formatos gráficos: BMP, JPEG, TIFF

Capacidades de decodificación¹

• 1D: Code 39, 128, 93, Codabar/NW7, Code 11, MSI, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma)
• 2D: PDF417/Micro, Códigos compuestos, TLC-39, Aztec, DataMatrix, DotCode y DataMatrix punteado, MaxiCode, QR/Micro QR, Han Xin, Códigos postales, SecurPharm
• Resolución mínima (elemento): Code 39: 2,0 mil; DataMatrix: 4,0 mil

Entorno de uso

• Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F)
• Temperatura de almacenamiento: –40 °C a 70 °C (–40 °F a 158 °F)
• Humedad: 5 % a 95 % HR, sin condensación
• Caídas: múltiples caídas desde 1,8 m al concreto
• Tumbles: 2.000 en tambor de 0,5 m
• Sellado: IP52
• ESD (escáner/bases): EN61000-4-2, ±15 kV aire, ±8 kV directo/indirecto
• Luz ambiente: 0 a 10.000 fc / 0 a 107.000 lux

Especificaciones de radio (DS4678-DPE)

• Bluetooth: 5.2 con BLE — Clase 1 (100 m) y Clase 2 (10 m); perfiles HID y Serial Port; potencia ajustable (Clase 1 desde 2 dBm hacia abajo en 8 pasos; Clase 2 desde 0 dBm)

Batería (DS4678-DPE)

• Tipo: Li-Ion con asset reporting
• Capacidad: 2.500 mAh
• Escaneos por carga: 50.000³
• Tiempos de carga (vacía a completa):
  • 2 h 15 m con 12 V externo
  • 4 h 30 m con 5 V externo
  • 3 h vía USB BC1.2
  • 7 h 45 m vía USB estándar

Rangos de decodificación típicos²

• Code 128 (2 mil): 0,8–5,8 cm
• Code 128 (3 mil): 0–8,8 cm
• Code 128 (15 mil): 10,7–21,8 cm
• Code 39 (2 mil): 0,5–7,6 cm
• Code 39 (3 mil): 0–9,6 cm
• Code 39 (5 mil): 0–13,2 cm
• PDF417 (4 mil): 0–8,4 cm
• PDF417 (5 mil): 0–9,6 cm
• PDF417 (6,6 mil): 0–11,4 cm
• UPC (13 mil): 0–21,5 cm
• DataMatrix (4 mil): 0,5–7,1 cm
• DataMatrix (5 mil): 0–8,6 cm
• DataMatrix (10 mil): 0–12,2 cm
• QR (10 mil): 0–11,4 cm

Utilidades y mantenimiento

• 123Scan: parametriza, actualiza firmware, muestra datos y emite reportes (www.zebra.com/123Scan)
• Scanner SDK: genera apps completas con documentación, drivers, utilidades y código de ejemplo (www.zebra.com/windowssdk)
• Scanner Management Service (SMS): gestión remota y consulta de activos (www.zebra.com/sms)

Normativa

• Ambiental: 2011/65/EU, EN 50581:2012, EN IEC 63000:2018
• Seguridad eléctrica: UL/CSA/EN/IEC 60950-1, IEC/EN 62368-1
• Seguridad LED: IEC/EN 62471
• EMI/RFI: FCC 47 CFR Part 15 (Clase B), ICES-003 Clase B, EN 55032 (Clase B), EN 55024, EN 55035, EN/IEC 60601-1-2

Accesorios

Intellistand cuello de ganso, cup, base estándar, base de presentación.

Garantía

Sujeto a los términos de la garantía de hardware de Zebra: DS4678 y CR8178: 3 años desde el envío. DS4608: 5 años desde el envío. Declaración completa: www.zebra.com/warranty

Servicios recomendados

Zebra OneCare Select, Zebra OneCare Essential, Zebra OneCare Battery Maintenance

Notas

1. Ver la guía de referencia del producto para la lista completa de simbologías.
2. Dependiente de resolución de impresión, contraste y luz ambiente.
3. A un escaneo por segundo.
   Las especificaciones pueden cambiar sin previo aviso.
