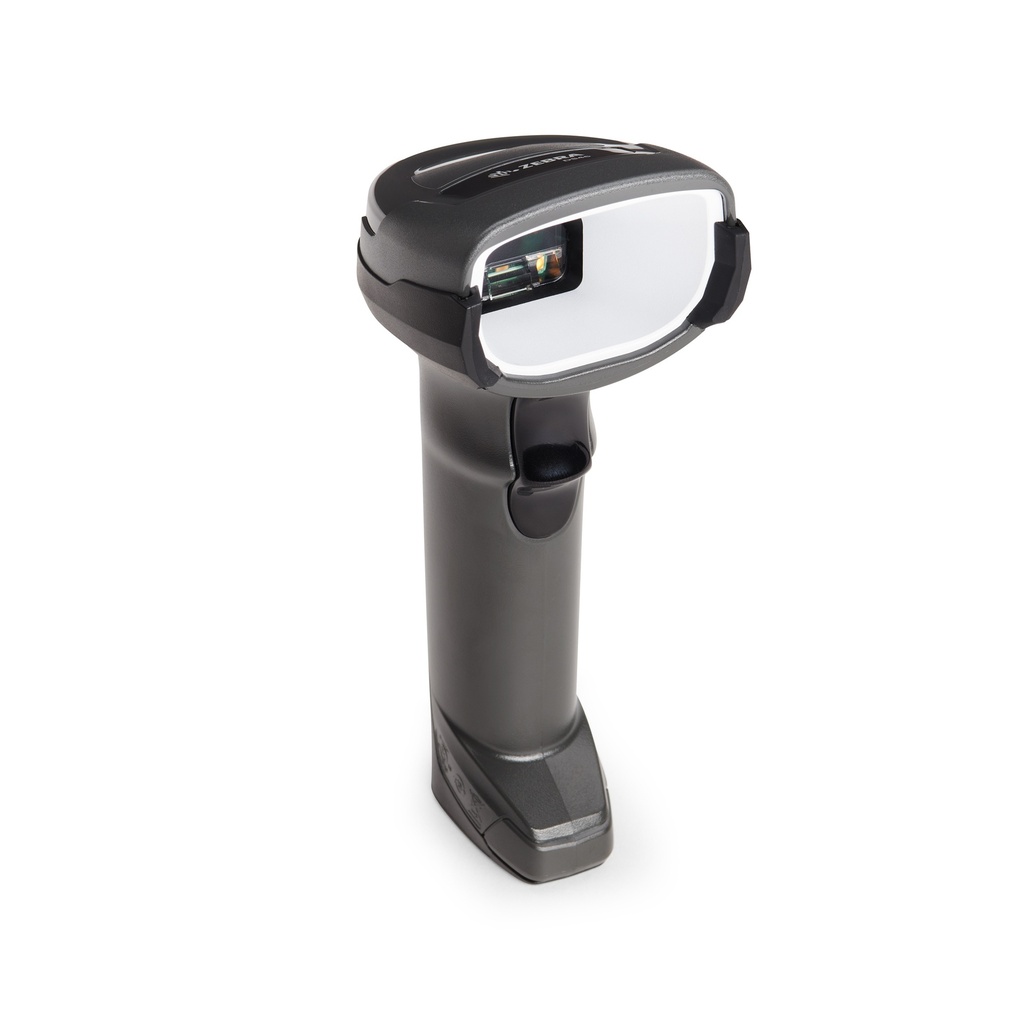

Zebra DS4608-DPE | Scanner 1D/2D Manufactura

Serie DS4600 para Manufactura de Electrónicos

Mejorá la productividad y el control de calidad en electrónica y manufactura liviana

Dependés de los códigos de barras para rastrear componentes y asegurar la calidad al fabricar celulares, computadoras, televisores, servidores y otros productos. Tu personal necesita capturar códigos de todos los tamaños y superficies, al instante y sin fallas. Con la Serie DS4600 para Manufactura de Electrónicos, puede hacerlo. Estos versátiles escáneres con cable e inalámbricos capturan marcados directos en pieza (DPM) grabados con láser, códigos de alta densidad y bajo contraste, además de códigos de 4 pulgadas de ancho. Diseñada específicamente para operaciones de electrónica y manufactura ligera, la DS4600-DPE es ideal para salas limpias y otros entornos sin polvo ni agua. Un amplio rango de decodificación permite capturar DPM y códigos de alta densidad a distancias más cercanas y lejanas que un escáner de propósito general, brindando verdadera simplicidad de apuntar y disparar. Y Zebra DNA potencia cada etapa del recorrido de escaneo: configuración, seguridad, gestión y optimización.

Sube el listón en versatilidad y rendimiento

Capturá todo: desde DPM hasta códigos extraanchos

Sin importar el tipo de marcado o código en tu operación, la DS4600-DPE puede capturarlo. Lee con facilidad DPM diminutos y densos grabados con láser en subcomponentes plásticos y metálicos, así como tintas marcadas, grabado químico, inyección de tinta en molde y proyección térmica. Y el mismo imager puede leer códigos de 4" de ancho en listas de picking, etiquetas de cajas y paquetes, ofreciendo gran valor: un solo dispositivo para múltiples aplicaciones en toda la planta.

Rendimiento confiable para mantener la línea en movimiento

¿Qué hace única a la DS4608-DPE? Su diseño con motor trasero exclusivo crea espacio para un difusor integrado, que brinda iluminación óptima en superficies variadas. La luz indirecta permite capturar marcas en superficies brillantes/reflejantes, mientras que la luz directa aporta el brillo necesario para leer códigos de bajo contraste y marcas grabadas con láser. Junto con el microprocesador de 800 MHz, el sensor megapíxel y PRZM Intelligent Imaging, mejora el desempeño en códigos desafiantes. ¿Resultado? Lecturas seguras con menos excepciones e interrupciones.

Escanear códigos de alta densidad nunca fue tan fácil

Los DPM y códigos de alta densidad son difíciles para muchos escáneres, no para la DS4600-DPE. Su rango de decodificación es el más amplio de su clase, permitiendo posicionar el imager a una distancia más natural para ver el código a escanear. El resultado es apuntar y disparar incluso con códigos complejos.

Feedback háptico y visual — ideal para líneas ruidosas

En producción, el beep puede pasar desapercibido. Por eso la DS4600-DPE ofrece múltiples modos: vibración/háptico, LED de buena lectura visible desde cualquier ángulo, beep tradicional y Direct Decode Indicator que proyecta la iluminación en el código. No importa el ruido, el operario sabe al instante que capturó el componente correcto.

Aumentá la capacidad y a prueba de errores tu línea con la DS4600-DPE: el imager de alto rendimiento creado para electrónica y manufactura liviana.

Más información: www.zebra.com/ds4600dpe

Durabilidad constante en la línea de producción

Tu línea no se detiene y la DS4600-DPE tampoco. Está diseñada para la resistencia, por dentro y por fuera. El IP52 la protege contra derrames y el sistema óptico de doble sellado resguarda los componentes críticos de polvo y líquidos, asegurando que el “ojo” del escáner capte la imagen más nítida para una decodificación rápida y confiable. La ventana empotrada resiste manchas, suciedad y rayones. Además, soporta múltiples caídas de 1,8 m al concreto y 2.000 tumbles en pruebas de tambor.

Cambio instantáneo entre manual y manos libres

Colocá el escáner en el soporte o base de presentación opcional para pasar automáticamente a manos libres; levantalo para volver a manual, sin cambiar ajustes.

Hacé más con innovaciones que impulsan la productividad

Agilizá flujos con parseo de etiquetas GS1

Con Label Parse+, la DS4600-DPE captura y parsea al instante datos GS1 (vencimiento, lote, lugar de fabricación y más).

Capturá múltiples códigos con un solo disparo

Con Multi-Code Data Formatting (MDF), podés leer varios códigos con una sola pulsación y transmitir solo los necesarios, en el orden que espera tu aplicación. El mismo imager que lee códigos pequeños y densos en producción también lee múltiples códigos en papel en recepción.

Elegí un código entre muchos

Con Preferred Symbol, la DS4600-DPE captura y envía solo el código preferido, evitando cubrir físicamente códigos cercanos.

Una experiencia inalámbrica superior con Zebra

Energía para todo el turno

La DS4678-DPE supera 50.000 escaneos por carga (más de 13 horas de escaneo continuo).

Opciones de bases

La base de presentación habilita manos libres y carga durante el uso. La base estándar puede ubicarse en escritorio o pared. La tecnología Connect+ Contact garantiza una carga confiable y sin corrosión durante toda la vida útil.

No pierdas de vista tus imagers inalámbricos

Con Virtual Tether, el imager y la base alertan si el equipo sale del rango o queda fuera de la base más tiempo del permitido. Así, los dispositivos están donde deben estar, cargados y listos.

Eliminá interferencias en tu red inalámbrica

El modo Wi-Fi Friendly exclusivo de Zebra evita que los imagers inalámbricos interfieran con tu Wi-Fi.

Herramientas de gestión preferidas por la industria

Despliegue sin esfuerzo

Listo para usar desde la caja: preconfigurado para tus aplicaciones diarias y con cables auto-host detect que eligen la interfaz correcta.

Visibilidad al minuto de toda tu flota

Remote Diagnostics registra automáticamente inventario, salud, parámetros y datos de códigos para troubleshooting, trazabilidad y análisis predictivo de tendencias.

Decisiones en tiempo real con tus datos

IoT Connector enruta en tiempo real los datos de tus escáneres a tu endpoint IoT preferido para insights accionables.

Zebra DNA — Configurar. Proteger. Gestionar. Optimizar.

Con más de 50 años de innovación, Zebra DNA aporta visibilidad constante, mayor uptime y flexibilidad para responder a cambios. 123Scan simplifica el despliegue; Advanced Data Formatting crea reglas de formateo; y el software de gestión gratuito facilita la administración remota.

Especificaciones

Características físicas

• Dimensiones
  • DS4608-DPE (con cable): 6,5" × 2,6" × 3,9" / 16,5 × 6,7 × 9,8 cm
  • DS4678-DPE (inalámbrico): 6,6" × 2,6" × 4,2" / 16,8 × 6,6 × 10,7 cm
  • Base estándar: 2,8" × 3,3" × 8,3" / 7,1 × 8,4 × 21,1 cm
  • Base de presentación: 2,8" × 3,3" × 8,3" / 7,1 × 8,4 × 21,1 cm
• Peso
  • Con cable: 161,9 g
  • Inalámbrico: 225 g
  • Base estándar: 201,3 g
  • Base de presentación: 184,3 g
• Rango de voltaje de entrada
  • Con cable: 4,5 a 5,5 VCC (host o fuente externa)
  • Bases estándar/presentación: 4,7 a 5,5 VCC (host) / 10,8 a 13,2 VCC (fuente externa)
• Corriente a 5 V (típica)
  • Escáner con cable: 340 mA
  • Base estándar/presentación: 470 mA (USB estándar) / 743 mA (12 V)
• Corriente en espera (5 V): 150 mA (con cable)
• Color: Negro Crepúsculo (Twilight Black)
• Interfaces host compatibles: USB, RS232, TGCS (IBM) 46XX sobre RS485
• Compatibilidad de teclados: más de 90 teclados internacionales
• Indicadores de usuario: Direct Decode Indicator, LEDs de buena lectura (frontal/posterior), beeper (tono/volumen ajustables), vibración/háptico

Rendimiento / Imagen

• Fuente de luz (apuntado): LED verde verdadero 528 nm (patrón circular)
• Iluminación: 2 LEDs blanco cálido
• Campo de visión: 34° H × 21,6° V (nominal)
• Sensor de imagen: 1280 × 800 px
• Contraste mínimo: 15 % de diferencia reflectiva
• Tolerancias: Skew ±60°, Pitch ±60°, Roll 0°–360°
• Formatos gráficos: BMP, JPEG, TIFF

Capacidades de decodificación¹

• 1D: Code 39, 128, 93, Codabar/NW7, Code 11, MSI, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma)
• 2D: PDF417/Micro, Códigos compuestos, TLC-39, Aztec, DataMatrix, DotCode y DataMatrix punteado, MaxiCode, QR/Micro QR, Han Xin, Códigos postales, SecurPharm
• Resolución mínima (elemento): Code 39: 2,0 mil; DataMatrix: 4,0 mil

Entorno de uso

• Temperatura de operación: 0 °C a 50 °C (32 °F a 122 °F)
• Temperatura de almacenamiento: –40 °C a 70 °C (–40 °F a 158 °F)
• Humedad: 5 % a 95 % HR, sin condensación
• Caídas: múltiples caídas desde 1,8 m al concreto
• Tumbles: 2.000 en tambor de 0,5 m
• Sellado: IP52
• ESD (escáner/bases): EN61000-4-2, ±15 kV aire, ±8 kV directo/indirecto
• Luz ambiente: 0 a 10.000 fc / 0 a 107.000 lux

Especificaciones de radio (DS4678-DPE)

• Bluetooth: 5.2 con BLE — Clase 1 (100 m) y Clase 2 (10 m); perfiles HID y Serial Port; potencia ajustable (Clase 1 desde 2 dBm hacia abajo en 8 pasos; Clase 2 desde 0 dBm)

Batería (DS4678-DPE)

• Tipo: Li-Ion con asset reporting
• Capacidad: 2.500 mAh
• Escaneos por carga: 50.000³
• Tiempos de carga (vacía a completa):
  • 2 h 15 m con 12 V externo
  • 4 h 30 m con 5 V externo
  • 3 h vía USB BC1.2
  • 7 h 45 m vía USB estándar

Rangos de decodificación típicos²

• Code 128 (2 mil): 0,8–5,8 cm
• Code 128 (3 mil): 0–8,8 cm
• Code 128 (15 mil): 10,7–21,8 cm
• Code 39 (2 mil): 0,5–7,6 cm
• Code 39 (3 mil): 0–9,6 cm
• Code 39 (5 mil): 0–13,2 cm
• PDF417 (4 mil): 0–8,4 cm
• PDF417 (5 mil): 0–9,6 cm
• PDF417 (6,6 mil): 0–11,4 cm
• UPC (13 mil): 0–21,5 cm
• DataMatrix (4 mil): 0,5–7,1 cm
• DataMatrix (5 mil): 0–8,6 cm
• DataMatrix (10 mil): 0–12,2 cm
• QR (10 mil): 0–11,4 cm

Utilidades y mantenimiento

• 123Scan: parametriza, actualiza firmware, muestra datos y emite reportes (www.zebra.com/123Scan)
• Scanner SDK: genera apps completas con documentación, drivers, utilidades y código de ejemplo (www.zebra.com/windowssdk)
• Scanner Management Service (SMS): gestión remota y consulta de activos (www.zebra.com/sms)

Normativa

• Ambiental: 2011/65/EU, EN 50581:2012, EN IEC 63000:2018
• Seguridad eléctrica: UL/CSA/EN/IEC 60950-1, IEC/EN 62368-1
• Seguridad LED: IEC/EN 62471
• EMI/RFI: FCC 47 CFR Part 15 (Clase B), ICES-003 Clase B, EN 55032 (Clase B), EN 55024, EN 55035, EN/IEC 60601-1-2

Accesorios

Intellistand cuello de ganso, cup, base estándar, base de presentación.

Garantía

Sujeto a los términos de la garantía de hardware de Zebra, el DS8178-HC y el CR8178-HC están garantizados contra defectos de materiales y mano de obra por tres años desde la fecha de envío. El DS8108-HC está garantizado por cinco años. Declaración completa de garantía:

www.zebra.com/warranty

Servicios recomendados

Zebra OneCare Select; Zebra OneCare Essential

DataCapture DNA

DataCapture DNA es un conjunto de firmware, software, utilidades y aplicaciones altamente inteligentes, diseñado para añadir funcionalidad y simplificar el despliegue y la gestión de los escáneres Zebra. Más información:

www.zebra.com/datacapturedna
