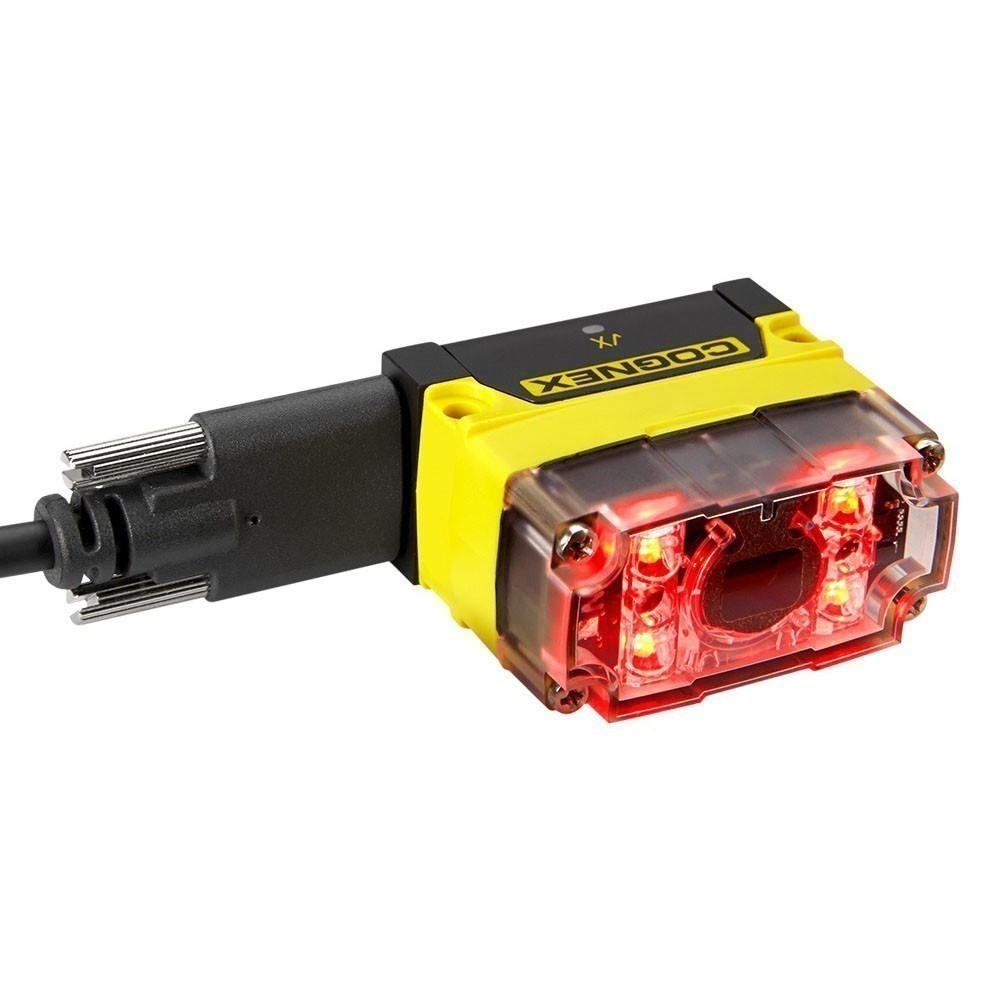

Cognex DataMan 70 Series | Lector Fijo de Codigo de Barras
El Cognex DataMan 70 Series es un lector fijo de código de barras ultracompacto, diseñado para aplicaciones donde el espacio es limitado pero se requiere máxima confiabilidad en la lectura de códigos 1D y 2D. Con un sensor CMOS de hasta 1280×960, algoritmos avanzados (1DMax®, IDQuick™) y la tecnología Hotbars® para lectura rápida, la serie DataMan 70 ofrece precisión y velocidad incluso en códigos dañados o mal impresos. Su diseño robusto, con iluminación LED integrada y conectividad USB o serie opcional, permite una instalación sencilla en líneas de producción, equipos OEM y estaciones automatizadas. Es la solución ideal para logística, manufactura, retail y trazabilidad en entornos compactos.
Bloque de aplicaciones:
-
Lectura de etiquetas 1D/2D en empaques y logística.
-
Integración en maquinaria compacta y OEM.
-
Procesos de recepción, despacho y verificación de productos.
-
Aplicaciones en salud, dispositivos médicos y laboratorios.
-
Retail y control de inventario en puntos de venta.
Tabla comparativa (series DataMan de montaje fijo)
| Serie / Modelo | Resolución del sensor | Tamaño de sensor | Adquisición máx. | Opciones de lente | Iluminación integrada | Comunicaciones | Protección / Temp. operación |
|---|
| 752×480 (70) / 1280×960 (72) | 1/3″ CMOS | 60 fps | 6.2 mm f/7.0 (3 posiciones), corto/largo alcance | 4 LED rojos | USB-C (RS-232 con cable accesorio) | IP40; 0–40 °C. |
| 1440×1080 | 1/3″ CMOS | — | HSLL 6.2 mm / 16 mm (montura) | LED internos; opciones roja/blanca/azul/IR/UV | USB / PoE; Ethernet 10/100/1000 (PoE), RS-232* | IP67**; 0–40 °C. |
| 1440×1080 (280) / 1920×1080 (282) | 1/3″ / 1/2.8″ CMOS | hasta 45 Hz | HSLL 6.2/16 mm (280) – 8/12/16 mm (282) | Estándar/HPIL/HPIT (multicolor), cubiertas y filtros | Serie, 1 GbE, USB-C; protocolos industriales | —. |
| 1440×1080 | 1/3″ CMOS | hasta 45 Hz | HSLL 6.2 mm / 16 mm | Luz multipropósito integrada o “Mini Luz” | Serie, Ethernet, USB-C | —; temp. sensor 0–70 °C. |
| 2048×1536 (374) / 2448×2048 (375) | 1/1.8″ / 2/3″ CMOS | hasta 80 Hz / 55 Hz | HSLL 8/10/16/24/35 mm; C-mount 12/16/25/35/40 mm | LED rojos/azules/IR; HPIL/HPIT; externas | Ethernet y serie; protocolos industriales | —. |
| 8.06 MP / 12.28 MP / 16.13 MP | 1/1.1″ / 1.1″ CMOS | — (mín. exp. 15 µs, máx. 200 ms) | HSLL AF; C-mount 16/25/35 mm | Integrada o externa (roja/blanca) | 2× Ethernet 10/100/1000 + RS-232 | —; 0–40 °C carcasa. |
| 2048×1536 / 2448×2048 | 1/1.8″ / 2/3″ CMOS | hasta 45 Hz / 33 Hz | HSLL y C-mount | HPIT roja/blanca; opciones de cubierta | — | —. |
| 2048×1536 / 2448×2048 | 1/1.8″ / 2/3″ CMOS | hasta 80 Hz / 55 Hz | HSLL 10/16/24 mm; C-mount 12/16/25/35/40 mm | LED integrados (rojo/azul/IR), HPIL/HPIT | Ethernet y serie; protocolos industriales | IP67; 0–57 °C***. |
| 4096×2160 | 2/3″ CMOS | hasta 38 Hz | 16/25/35 mm (manual o HSLL) | — (para túnel de visión modular) | Doble Ethernet, serie, CogLink; PoE Clase 3 | IP67; 0–40 °C. |
- Algunas interfaces RS-232 aplican a variantes/cables específicos (ver hoja).
- IP67 aplicable con tapones/cables y cubierta instalados correctamente.
- >40 °C requiere disipador externo (nota de hoja técnica).
Recomendaciones de uso por serie
| Serie | Recomendado para | Motivo / pistas del datasheet |
|---|
| Etiquetas 1D/2D en espacios reducidos; estaciones simples; OEM | Factor de forma muy compacto, USB-C, 4 LED, lectura fiable 1D/2D en etiquetas. |
| Montajes ultracompactos en líneas y máquinas; PoE/USB; lectura de DPM básica | Formato ultracompacto, HSLL, opciones de iluminación/filtros; PoE. |
| Celdas de fabricación y logística con variabilidad media/alta; múltiples protocolos | HPIL/HPIT, 1 GbE y USB-C, opciones de lente y filtros; protocolos industriales. |
| Aplicaciones multiuso “todo en uno” con alta facilidad de uso | IA integrada, luz multipropósito, configuración guiada. |
| Campo de visión amplio / gran profundidad; túneles de lectura de 1–N lados | Opciones HPIL/HPIT y sincronización multi-lector; hasta 80 Hz. |
| Túneles logísticos de alto rendimiento, lecturas multi-lado; FOV grande | Sensores 8–16 MP, MRS, IA acelerada; 2× Ethernet 1 Gbps. |
| Múltiples códigos/simbologías, distancias variables, alto FOV; plantas de manufactura | IA, HPIT, doble Ethernet; enfoque dinámico; opciones de lente/iluminación. |
| Aplicaciones más desafiantes en manufactura/logística, alta velocidad y cobertura | HDR+, 7 núcleos, lectura multi-código y DPM; IP67. |
| Clasificación/logística de alta velocidad con distancias cortas entre paquetes, túnel modular 5/6 lados | Diseño para túnel modular; lectura multi-simbología y verificación en línea; PoE. |
